PE/PET自粘橡胶

沥青卷材

产品介绍

PE/PET自粘橡胶沥青卷材是以聚乙烯膜（PE）或铝膜（PET）为表面增强材料，该卷材主要 成份为含有活性助剂的橡胶沥青胶料的一种高档自粘性防水卷材。该材料具有自粘性好，可冷施 工，断裂延伸率高，穿刺后具有一定的自愈性，可用于地下室、屋面等防水工程。

产品特点

1、优异的自粘性能：特殊配方的胶料在常温下具有超强粘性，可与干净、干燥的水泥基面实施满粘， 有效的避免了空鼓与窜水。

2、独特的“自愈”功能：能自行愈合较小的穿刺破损，对钉穿透或细微裂纹具有愈合的能力，有效 的保证了卷材防水的整体性。

3、良好的延伸性：对基层伸缩或开裂变形适应性强，在一定程度上可减少因基层的变形及裂缝而引 起的漏水现象。

4、良好的耐高温及低温柔韧性：能适应不同地区不同气候的要求，使用范围广泛。

5、持久的粘结密封性：特别设计的卷材搭接缝粘接、密封可靠，可与卷材同寿命。

6、良好的施工应用性：高反射率的PET聚酯膜可以有效降低太阳照射下卷材表面温度，有效减少或 消除起鼓现象，同时具有优异的耐水性，能形成了防水双重保险。

适用范围

适用于工业和民用建筑的屋面、人防地下室、蓄水池、地铁以及木结构、金属结构屋面的防水工程。 特别适用于不宜动用明火的石油库、化工厂、纺织厂、粮库等再防水工程。

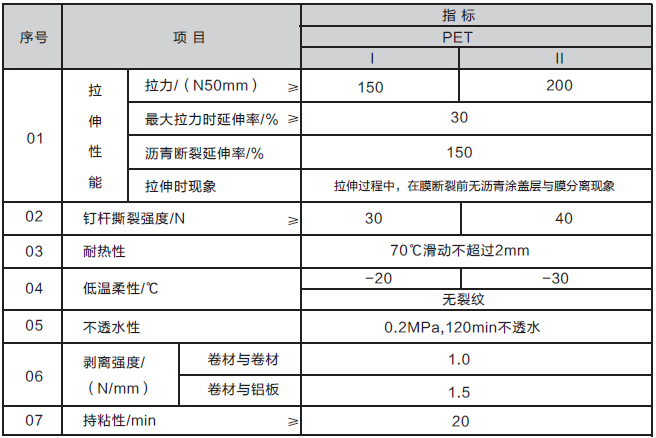

技术指标

执行标准:GB23441-2009

施工要点

基层要求：
1、基层养护满足设计和规范要求，基层表面应清理干净，并基本平整，无明显突出部位。
2、基面阴阳转角抹成圆弧形，阴角最小半径50mm，阳角最小半径20mm。
3、湿铺时基层可以潮湿，但不能有明水；干铺工时应在干燥的基层上涂刷基层处理剂后方可铺贴。
节点处理：
在节点部位（如：阴阳角、施工缝、后浇带、变形缝、穿墙管道）应符合相关规定设计先做加强处理。
卷材铺贴：（以屋面施工为例）
水平面铺粘：按选定方法确定顺水方位，先在基层上弹出一条基准线，然后由低向高铺贴。展开卷材的同 时揭开隔离膜，沿基准线铺贴，卷材搭接长边≥60mm，短边≥80mm，铺贴后应及时用压辊压实卷材。
立面铺贴：垂直面应由低向高铺贴，边展开边揭开隔离膜。搭接边宽度同上，铺贴后用压辊压实。
卷材收头：收头处要用密封胶密封，若用压条固定，固定螺钉和顶端边缝也要密封。
验收检查：检查全部自粘卷材有无撕裂、破损、气泡、卷边、开口。如有缺陷，应在缺陷处切开，排除气 泡后恢复，并在上面再粘贴一块卷材，压紧压实。
防水保护：施工后的卷材，验收合格后需做保护层。应根据相关建筑规范、规定及时对防水层做好保护以达 到预期防水效果

注意事项

1、自粘卷材的包装和隔离膜必须在施工铺贴时才能除去，避免卷材污染后影响粘结强度。

2.施工温度适宜5～45摄氏度，施工时保证空气流通。

3.施工后两天内，注意防雨淋、强晒或寒冻；工具及设备使用后请即用水清洗。

4.大面积屋面做防水层时，应设置分格施工。

自粘聚合物改性

沥青防水卷材

产品介绍

自粘聚合物改性沥青防水卷材是由增强胎体、高品质的改性沥青胶料和含有CaSiO3的自粘胶料复合而成 的新型防水卷材。其中独特的高分子聚合物能够与水泥砂浆或水泥素浆粘贴，也可与后续浇筑的混凝土结 合，产生较强的粘结力。该卷材采用湿铺法施工，自粘胶料能与未固化的水泥水化物互相渗透，形成咬合 效果，最终形成连续的机械粘结，永久地密封于水泥胶凝材料构件上，最终形成“皮肤式”的防水层。

产品特点

最优性价比：独特的技术和配方生产，可以用水泥砂浆作为粘结层，省去了找平层，节省相关费用。与同 等级的防水卷材相比，性价比最高。

基面要求低：可直接在潮湿基面施工（干燥基面需洒水润湿）。因此，不受天气影响，对工期有保障。

刚柔结合：该卷材紧随水泥砂浆铺贴，有效防止水泥砂浆中的水分过快蒸发，保证水泥砂浆在不失水或少 失水的状态 下得到充分养护（其原理与桥梁的现浇混凝土采用薄膜覆盖养护一致）。另外，在卷材的遮盖 下，水泥砂浆的温度变化也相对平稳，对结构的平稳起到促进作用，无形中加强了对结构的刚性防水。

粘结可靠，便于检修：由于卷材底面层与基层牢固粘结，三者之间的整体化有效地避免了"窜水"的发生。 即使卷材局部遭受破坏，也会将水限定在很小范围内，提高了防水层的可靠性，检修极其简便。

安全环保：该卷材采用水泥砂浆粘贴，施工中无需大规模动火作业。因此，基本上消除了各类环境污染因 素和消防隐患，节约资源。

适用范围

1、适用于各类工业与民用建筑的屋面工程（防水层外露和非外露），地下工程以及明挖法地铁、隧道以 及水池、水渠等工程的防水、防渗、防潮。

2、适用于做工业与民用建筑屋面工程、车库顶板以及地下建筑底板混凝土垫层平面部位与基层条粘、点 粘的防水工程，尤其适用于不稳定结构或易收缩和开裂以及可能会产生水蒸气的屋面工程。

施工要点

根据工程结构、工程类别、工程设计、使用标准等不同要求可选用湿铺或预铺（隧道挂铺）施工方法。

〖干铺式（挂铺式）〗执行标准:GB/T23441-2009

1、卷材预铺：将产品量好裁切，将卷材的自粘层隔离纸面朝向结构层，另一面朝向基层预先铺设在垫层、保护墙、地下连续墙或排桩上。（暗挖隧道采用带土工布表面材料的高分子卷材直接挂在预先固定的挂钩上）

2、卷材接缝：卷材接缝采用冷自粘方式，撕去接缝自粘边的预留隔离带直接粘贴即可，形成完整密封的防 水系统。

3、卷材反粘：撕去隔离纸，浇筑结构混凝土，卷材能与流动的混凝土相互交联啮合，形成强大的粘接力。 这样卷材就粘结到混凝土建筑结构上，从而形成防水卷材与建筑结构刚柔无间隙结合。

〖湿铺式〗执行标准:GB/T23457-2009

1、基层处理：清理基层表面，基层需潮湿，但不能有明水。

2、配制水泥素浆：在水泥（不低于32.5R级普硅盐水泥）当中直接加水， 水泥:水=1:0.3~0.4（重量比根 据实际情况合理调整），用电动搅拌器搅拌1~2min，拌匀静置5~8min。

3、卷材粘贴：用镘刀或刮板将拌制好的水泥素浆均匀地涂刮在基层上，边涂刮边将自粘防水卷材铺贴在上 面，并排气压实。

4、接缝粘贴：卷材接缝采用冷自粘方式。相邻短边接缝应错开1m以上；长边接缝施工时，撕去接缝自粘 边的预留隔离带，对准粘贴标志线直接粘贴；然后加强密封收头处理。

注意事项

1、湿铺式拌制水泥砂浆素浆，注意水灰比，以免影响防水层粘接质量。

2、卷材接缝粘接前，避免有水泥砂浆污染搭接面，以保证接缝粘接效果。

3、卷材应平放，不得交叉横压，堆码高度不宜超过4层

4、揭去隔离纸后，应在卷材上轻撒干水泥粉或砂粉，便于施工。

5、卷材铺贴完工后48小时内不得踩踏或挠动防水层。如需马上进行下道工序施工时，应注意对防水层的保 护。

反应型强力交叉膜

自粘防水卷材

产品简介

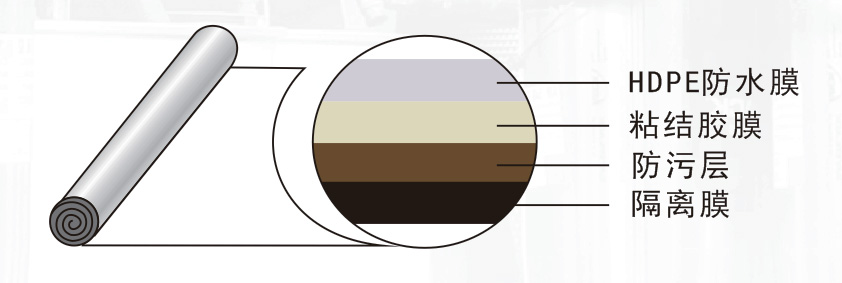

反应型强力交叉膜自粘防水卷材是一种由特制的高密度聚乙烯(HDPE)强力薄膜交叉层与优质的高聚物自粘橡 胶沥青经特殊工艺复合而成的高性能、冷施工的自粘复合膜防水卷材，具有优异的稳定性，抗紫外线性能和双 向耐撕裂性能。

产品特点

1.膜胶多次复合，高弹性胶膜及胶粘膜都有着超强的弹性，因此对施工时微小刺破有着独特的自我愈合性。 本身就是一道性能优异的防水层，采用一道自粘防水卷材相当于双道防线。

2.超强的“锁水”功能和自愈能力,该自粘防水卷材与基面粘结力强，可将因卷材破损引起的渗漏限制在局部 范围内，能自行愈合避免防水层整体失效。

3.卷材与基层空铺施工，而与结构层完全粘结，完全不受建筑物沉降变形影响。

4.耐高低温性能优异，能适应炎热和寒冷地区的气候变化。

5.独特的持续抗撕裂性和柔性，交叉膜自粘防水卷材具有良好的抗撕裂传递性，特别适合现场裁剪，而且异 形部位施工非常方便。

6.强力交叉膜自粘防水卷材具有优异抗根穿刺性能，可用于种植屋面防水，其优良的抗重物冲击性能使其广 泛应用地下室底板预铺反粘施工工艺。

7.施工工艺简便（湿铺、预铺），基层要求低，节省工期，保证施工质量。该自粘防水卷材可以在潮湿基面 上施工，而且不需要找平层，也不需要做保护层（防水层上可直接施工混凝土结构），可以大大的缩短施工 工期，节约施工成本。

8.安全环保，不含有机溶剂，施工现场也不存在使用明火作业现象，整个施工过程消除了对环境的潜在危害 也节约了能源。

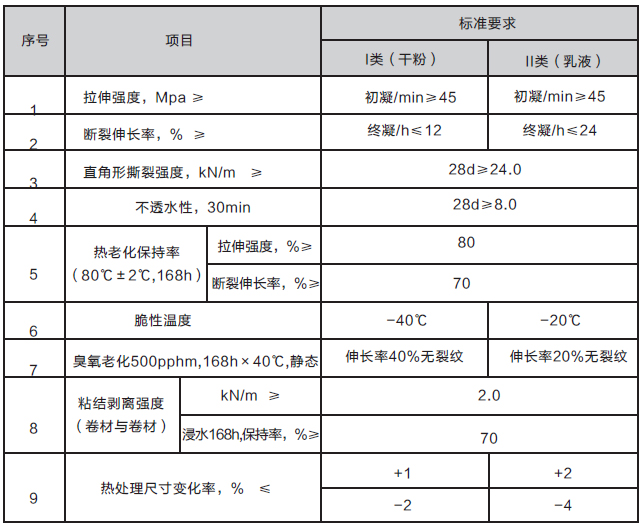

技术性能

执行标准:GB/T23457-2009《预铺、湿铺防水卷材》

施工要点

基面应坚固、密实、平整。矿山隧道初衬凹凸应符合有关规范要求，阴阳角应为大圆弧并符合防水卷材施工 要求。垂直面的连续墙，排桩、挖孔桩等围护结构面用水泥砂浆抹平，支护模板安装牢固。

铺设卷材：将卷材无胶面朝施工基面自然铺开。

搭接：长边搭接可采用焊接或自粘结。焊接搭接完后，在搭接位铺贴150mm宽胶带，自粘搭接时将两幅卷材 搭接区内80mm隔离膜撕开，将两幅卷材粘结一起并用压辊用力压实。短边搭接采用将两幅卷材对接,在搭接位 焊接搭接条，面层铺贴100mm宽的胶带。

管廊或隧道拱顶、垂直立面卷材的固定：隧道拱顶、垂直立面采用机械固定。固定位拱顶间距为 400~600mm， 边墙立面为800~1000mm。

注意事项

严禁雨雪天及五级以上大风天施工，粘结位自粘胶膜及胶带施工时环境温度不宜低于5℃。

搭接位采用焊接时，要根据施工环境及焊接速度调整好焊接温度。（一般为400~450℃）保证焊缝质量。

粘结部位及胶带施工时要注意粘结面清洁，并用力压实才能确保粘结良好。

搭接位施工时如遇气温过低或自粘胶膜及胶带粘结性能降低时，可采用加热方式增强搭接的粘结力。

卷材如有损伤要用胶带及时修补。

产品规格、运输、储存

1、规格：宽幅1m、2m；厚度：1.2mm、1.5mm、1.7mm、2.0mm。

2、贮存运输时，避免日晒雨淋。贮存温度不应高于45℃，平放堆码不应超过五层，不得垂直交叉堆放。

3、正常贮存条件下，贮存期自生产之日起为一年。

SBS/APP改性

沥青防水卷材

产品介绍

（SBS）弹性体改性沥青防水卷材和（APP）塑性体改性沥青防水卷材都是高聚物改性沥青防水卷材。 SBS防水卷材是用苯乙烯-丁二烯-苯乙烯（SBS）橡胶改性沥青做涂盖层，APP防水卷材是以APP(无 规聚丙烯）或APAO、APO（聚烯烃类聚合物）改性沥青为涂盖层，两种材料都是用玻纤毡、聚酯毡、 玻纤增强聚酯毡为胎基，两面覆以隔离材料所做成的一种性能优异的防水材料。两种材料分别执行 GB18242-2008和GB18243-2008国家标准。

产品优点

1、既具有独特的耐高温性能，又有良好的低温柔性，两者兼得。

2、耐水性好，耐腐蚀能力强，适用面宽。

3、弹性好，延伸率大，适应基层变形能力强。

4、既可用热熔法施工，也可用冷粘法施工。

适用范围

1、一般工业与民用建筑的防水。

2、适用于各种地下工程迎水面的防水。

3、桥梁、道路、停车场、隧道等建筑的防水、防潮、防渗。

施工要点

1、基层处理要求干燥、平整、干净、无杂物、无油污、无苔斑、无凹凸。

2、基层含水率小于9%后，均匀涂刷专用基层处理剂。

3、对缝、洞、沟、墙、管、角这些形状复杂，应力集中，容易渗漏的薄弱的部位，要进行增强层施工处 理。

4、卷材铺贴方向：顺序为先高,后低跨；同等高度先远后近，同一平面从低处开始铺贴。铺贴方向为面坡 度<3%时平行于屋脊的方向铺贴；坡度在3%-15%之间时平行或垂直屋脊方向铺贴：坡度>15%时垂直 于屋脊方向铺贴。

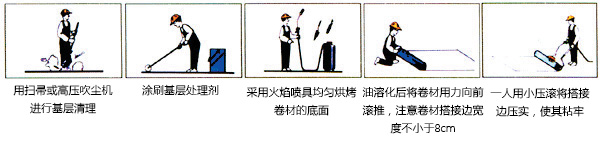

5、铺贴方法：热熔法：用火焰喷枪或其它加热工具对准卷材底面和基层均匀加热，待表面沥青开始熔化 并呈黑色光亮状态时，边烘烤边铺贴卷材，并用压辊压实。同时应注意调节火焰大小和速度，使沥青温度 保持在200-250℃之间，施工完毕后，应对搭接边进行密封处理。

6、搭接处理：长边搭接时单层防水纵横向搭接宽度≥80mm。双层防水应≥60mm ，短边搭接时单层应 ≥150mm，双层应≥100mm。同时，粘贴要均匀，不可漏熔或漏涂。应有少量多余的热熔沥青或冷粘 剂挤出并形成条状。

7、铺贴后不得有鼓泡，皱折，脱落及包裹杂物等现象。

8、空铺法施工：当受基层干燥程度和工期影响时，可采用空铺法施工，但应控制长短边搭接，并用热熔 法封口封边密实。

贮存运输

1、在干燥，通风，不高于５０℃的环境下立放贮存，高度不超过两层。

2、运输时须立放，不得倾斜或横压，高度不超过两层。

3、保质期为自生产之日起壹年。

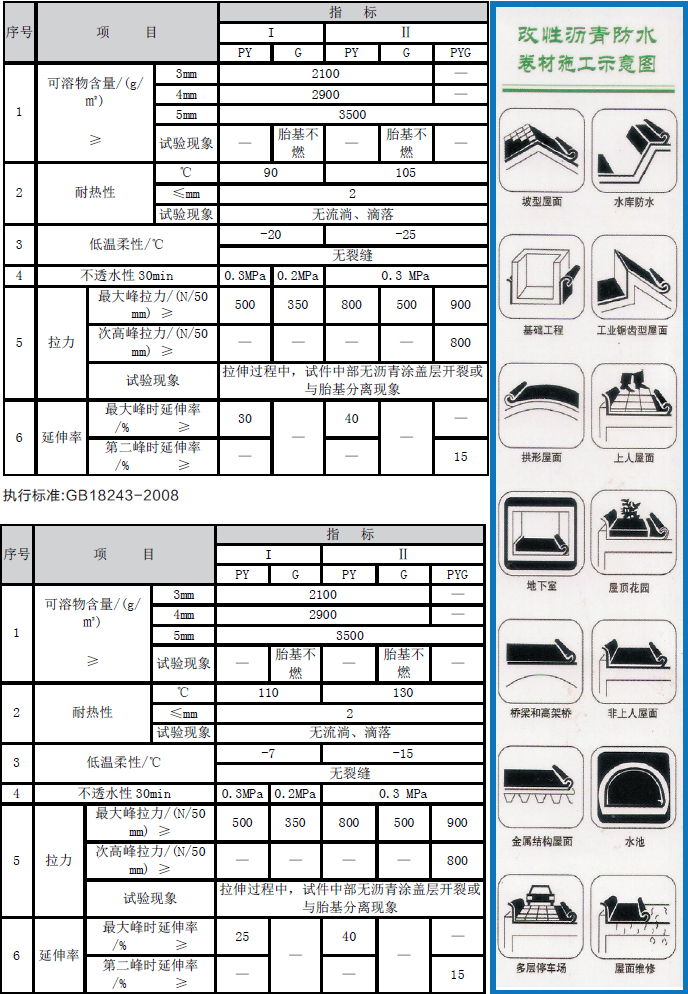

技术性能

执行标准:GB18242-2008

氯化聚乙烯橡胶共混

防水卷材

产品介绍

氯化聚乙烯--橡胶共混防水卷材，属合成高分子防水卷材，是以氯化聚乙烯树脂与合成橡胶为主体，加入 适量的硫化剂、促进剂、稳定剂、软化剂和填充剂等，经加工制成的高弹性防水卷材。

产品优点

1、它兼有塑料和橡胶的特点，拉伸强度高、弹性好、有较好的抗穿刺性能。

2、抗气候老化性好，能在湿、热、寒冷的自然环境下长期使用，性能变化小，适用于-50℃～+80℃环 境条件下使用。

3、该卷材具有良好的耐油、耐酸碱腐蚀性，更具有优异的耐臭氧老化性，有较好的抗阳光中紫外线照射 的性能。

4、冷操作施工．无环境污染，维修简便。

适用范围

1、适用于外露防水屋面。

2、适用于建筑物的楼面、地面、厨房、厕浴间、墙体及地下室的防水、防渗、防潮。

3、适用于贮水池、水塔等特种结构构筑物的外防水。

4、适用于地铁、隧道、坑道、涵洞、桥梁、高速公路、人防工程等地下工程和水利水电工程的防水。

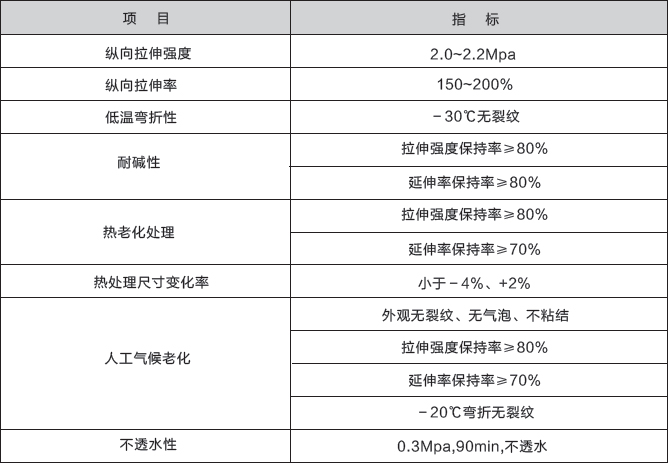

技术性能

执行标准：JC/T684-1997

施工要点

1、基层处理要求干燥、平整、干净、无杂物、无油污、无苔斑、无凹凸。含水率小于9%后，并涂刷专用 基层处理剂。

2、对缝、洞、沟、墙、管、角容易渗漏的薄弱的部位，要进行增强层施工处理。

3、涂刷基层胶粘剂
对满粘法及条粘法的屋面防水工程，应在找平层和卷材表面分别涂刷基层胶粘剂。 满粘法：留出80mm搭接部位，其余部位全部涂刷，找平层表面满涂。 条粘法：在找平层表面打线，按线涂布基层胶粘剂，卷材表面按对应位置打线，涂布胶粘剂。 空铺法：距屋面周边800mm内满涂基层胶粘剂按满粘法处理，其余部位不涂基层胶粘剂。

4、卷材粘贴
卷材表面及找平层涂刷的基层胶粘剂干燥后，即可铺贴卷材（空铺法卷材表面不必涂胶可直接摊铺）。按 基准线，铺展一张卷材后，立即用干净的滚刷沿横向顺序滚压一遍，以便排除空气。

5、卷材按长方向配置，从流水坡度的下坡开始，平行于屋脊的搭接缝应顺流水方向搭接；垂直于屋脊的搭 接方向应顺主导风向搭接。
卷材接缝宽度：全粘法：50mm；空铺法、条粘法：80mm。 粘结方法：将搭接缝部位翻开，用卷材接缝胶粘剂将翻开的卷材反面点粘做暂时固定，在翻开的两卷材表 面均匀涂布胶粘剂，待基本干燥后，即可揭开暂时固定的点粘进行搭接部位的粘贴，然后用手持压辊沿横 向顺序滚压粘实。

6、卷材末端的收头处理：
搭接缝的边缘和末端收头处理，应用聚氨酯嵌缝膏或单组分氯磺化聚乙烯嵌缝膏封闭严密，并可用掺有水 泥用量20%107胶的水泥砂浆进行压缝处理。

注意事项

● 雨、雪、雾、大风天气不能进行卷材铺贴。

● 铺设防水卷材时,最佳施工温度为10-30℃，一般5-35℃即可施工，相对湿度小于80％。

● 如需在铺高的防水卷材表面安装设备，应在设备基础部位做附加层，并注意保护防水层不被破。

● 粘接剂易挥发，施工时就随用随倒入小容器内，包装桶应及时封闭，粘接剂使用时应摇匀后方能使用。

● 施工时应远离火源、热源。

产品包装规格

项 目	厚 度（mm）	厚度允许偏差(%)	宽 度（m）	长 度（m）
规 格	1.2，1.5， 2.0	+15 -10	1	20

三元丁橡胶

防水卷材

产品介绍

三元丁橡胶防水卷材是以废旧丁基橡胶为主，加入丁酯改性剂，丁醇八促进剂，经过混炼，精炼，压延制 成的无胎类合成橡胶均质片材。

产品特点

1、性能稳定，重量轻，弹性大、拉伸强度高。

2、耐高温，耐低温、耐化学腐蚀，绝缘性能好。

3、冷法施工一次成活，无污染。

4、使用寿命长，耐老化三十年以上适用范围。

适用范围

1、可以在任何干燥、牢固的基面上应用，更适用于寒冷地区。

2、广泛应用于屋顶、地下隧道、水库、污水处理厂、鱼塘等的防水、防渗。

技术性能

执行标准：JC/T645-1996《三元橡胶防水卷材》

施工要点

I、正确选择系统配套材料包括基层处理剂、胶粘剂、密封膏、保护涂料、金属压条、水泥钢钉等。

Ⅱ、施工流程：
1、施工前应将基层清理干净，使表面平整、光滑、干燥（含水率<8％）。
2、涂刷基层处理剂时要均匀一致。
3、基层处理剂干燥后，先按设计要求对防水工程需做附加层的部位进行铺设附加层处理。
4、确定卷材铺贴顺序和方向并在基层弹线，然后铺贴卷材，根据卷材不同部位的粘贴按以下要求施工：
①屋面：卷材与基层点粘贴或条粘贴：屋面周边800mm应全粘贴；坡屋 面粘贴面积在70％以上；卷材与 卷材间100％全粘贴。
②地下室底板：卷材与基层可全粘、点粘、条粘或空铺，但卷材与卷材 之间必须全粘贴。
③地下室立墙：卷材与基层和卷材与卷材之间均应全粘贴。
④附加层：一般部位全粘贴，变形缝处允许空铺。
5、铺贴顺序为先高跨，后低跨；同等高度，先远后近。
6、屋面铺贴方向：
①坡度<3％平行于屋脊方向铺贴。
②坡度3％-15％平行或垂直于屋脊方向铺贴。
③坡度>15％或受振动时宜垂直于屋脊方向铺贴。
④平行于屋脊搭接缝顺流水方向，垂直于屋脊时接缝应顺主导风向铺贴。

储运与包装

1、片材用硬质芯卷取包装，外用包装纸。

2、在运输与贮存时，应置于通风、干燥处，高度不超过5层，避免阳光 直射，禁止与酸、碱、油类及有机 溶剂等接触，应远离热源。

3、产品包装规格

三元乙丙橡胶

防水卷材

产品介绍

三元乙丙橡胶防水卷材（简称EPDM卷材）系以三元乙丙橡胶掺入适量的丁基橡胶、硫化剂、促进剂、软 化剂和补强剂等，经密炼、拉片过滤、挤出成型等工序加工制成的高弹性合成高分子防水卷材 。

产品特点

● 优异的抗老化性能、使用寿命可达50年。

● 极高的延伸率，拉伸强度比较高，热处理尺寸变化小。

● 耐植物根系穿透性好，可做成种植屋面防水层。

● 低温柔韧性好，适应环境温度变化性能好。

● 施工方便、搭接牢固可靠、无环境污染。

● 耐化学腐蚀，可应用于特种场合。

● 维修方便，成本低。

● 细部处理方便。

● 抗穿孔性好。

● 特殊的改性分子结构，有效的解决了目前国内外三元乙丙胶粘剂搭接存在的不足问题。

适用范围

适用于各种屋面、地下室、隧道等建筑物防水工程；民用与工业建筑的屋面及地下工程、贮水池、市政、 桥梁、地铁、隧道、水坝等工程防水，尤其适用于耐久性、耐腐蚀性要求高和易变形的重点防水工程。

施工要点

（1）基层处理要求干燥、平整、干净、无杂物、无油污、无苔斑、无凹凸。含水率小于9%后，均匀涂 刷专用基层处理剂。

（2）对缝、洞、沟、墙、管、角这些形状复杂，应力集中，容易渗漏的薄弱的部位，要进行增强层施工 处理。

（3）涂刷基层胶粘剂
对满粘法及条粘法的屋面防水工程，应在找平层和卷材表面分别涂刷基层胶粘剂。
满粘法：留出80mm搭接部位，其余部位全部涂刷，找平层表面满涂。
条粘法：在找平层表面打线，按线涂布基层胶粘剂，卷材表面按对应位置打线，涂布胶粘剂。
空铺法：距屋面周边800mm内满涂基层胶粘剂按满粘法处理，其余部位不涂基层胶粘剂。

（4）卷材粘贴
卷材表面及找平层涂刷的基层胶粘剂干燥后，即可铺贴卷材（空铺法卷材表面不必涂胶可直接摊铺）。按 基准线，铺展一张卷材后，立即用干净的滚刷沿横向顺序滚压一遍，以便排除空气。

（5）卷材按长方向配置，从流水坡度的下坡开始，平行于屋脊的搭接缝应顺流水方向搭接；垂直于屋脊 的搭接方向应顺主导风向搭接。

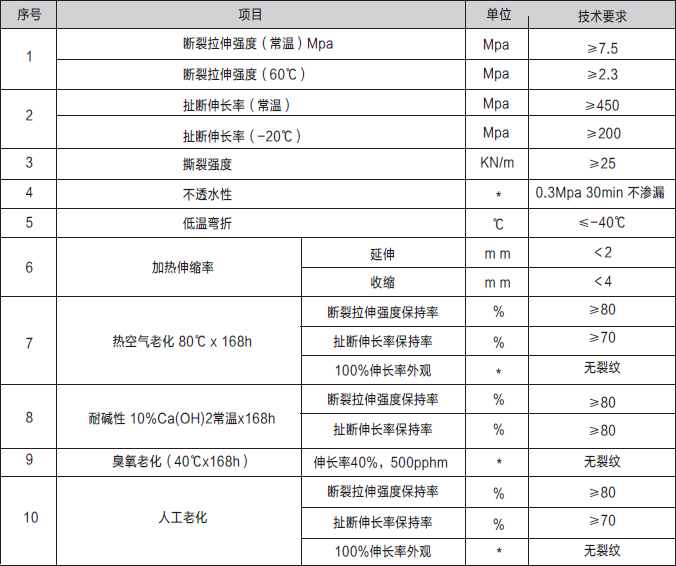

技术性能

执行标准：GB18173.1-2012

卷材接缝宽度：全粘法：50mm 空铺法、条粘法：80mm。
粘结方法：将搭接缝部位翻开，用卷材接缝胶粘剂将翻开的卷材反面点粘做暂时固定，在翻开的两卷材表 面均匀涂布胶粘剂，待基本干燥后，即可揭开暂时固定的点粘进行搭接部位的粘贴，然后用手持压辊沿横 向顺序滚压粘实。

（6）卷材末端的收头处理：
搭接缝的边缘和末端收头处理，应用聚氨酯嵌缝膏或单组分氯磺化聚乙烯嵌缝膏封闭严密，并可用掺有水 泥用量20%107胶的水泥砂浆进行压缝处理。

注意事项

● 雨、雪、雾、大风天气不能进行卷材铺贴。

● 铺设防水卷材时,最佳施工温度为10-30℃，一般5-35℃即可施工，相对湿度小于80％。

● 如需在铺高的防水卷材表面安装设备，应在设备基础部位做附加层，并注意保护防水层不被破。

● 粘接剂易挥发，施工时就随用随倒入小容器内，包装桶应及时封闭，粘接剂使用时应摇匀后方能使用。

● 施工时应远离火 源、热源。

聚乙烯涤（丙）纶

高分子复合防水卷材

产品介绍

聚乙烯丙纶高分子复合防水卷材是在充分研究现有防水、防渗类产品的基础上，根据现代防水工程对防水 防渗材料的要求，采用新技术、新工艺经复合加工而制成的。其主要是以无纺布和聚乙烯为主要原料，经 添加化学助剂改善其性能，将增强保护层、防老化层、防水层和增粘增强层四层片状材料加工为一体。属 树脂类聚乙烯系列高分子FS2复合防水卷材，是一种无毒、无污染的绿色环保型产品。

产品特点

构造特点

1、三层式结构，表面增强 。

2、芯层-主防水层采用了支比度较高的线性低密度聚乙烯(LLDPE)，其延伸性、不透水性、柔软性、抗穿 刺性、 耐低温性能较好。

3、表面为丙纶（涤纶）无纺布，通过与芯层的复合，解决了聚乙烯线胀系数大的不足。增加了产品表面 的粗糙度，提高了产品的摩擦系数，并使复合卷材的粘接问题得以解决，实现了水泥粘接。

使用特点

1、该卷材属于合高分子防水卷材系列，它除了完全具有合成高分子卷材的全部优点外，由于其表面的网 状结构，使其具有了自己独特的使用性能“水泥粘接”。

2、在施工过程中不受基层含水率的影响，只要无明水即可施工。

3、该卷材表面粗糙、摩擦系数大，可直接埋设在砂土中，具有足够的稳定性。

4、由于该卷材可与水泥材料在凝固过程中直接粘接，因此可直接设计在水泥材料的结构中。

规格尺寸

适用范围

聚乙烯丙纶高分子防水卷材适用于各类工业与民用建筑屋面、地下室、厨房、厕浴间的防水、防渗工程，也 可用于水池、渠道、隧道等防水工程。

施工流程

验收并清扫基层（找平层） -> 配制胶粘剂（随用随配制） -> 节点部位（阴阳角、檐口、落水口、管道 孔等部位）附加层施工 -> 防水层施工 -> 防水层验收 -> 保护层施工。

施工要点

(1)铺贴防水卷材的基层面(找平层)必须打扫干净，并洒水保证基层温润。(注：屋面防水找平层应符合《 GB50207-2002 屋面工程质量验收规范》规定，地下防水找平层应符合GBJ208—83《地下防水工程施工 及验收规范》规定）。

(2)用含水泥重10％～15％的聚乙烯醇胶液制备水泥素浆粘结剂，搅拌必须均匀，无沉淀，无凝块．无离析现 象即可使用。

(3)屋面主防水层施工前，应先对排水集中及结构复杂的细部节点进行密封处理和附加层粘贴，附加层使用 的卷材与主防水层的卷材材料相同。

(4)密封材料采用聚醚型聚氨酯。如选用其它密封材料，应不含矿物油、凡士林等影响聚乙烯性能的化学物 质的产品。

(5)转角处均应加铺附加层；阴阳角等处均做成R=20mm圆弧形。

(6)防水卷材铺贴应采用满铺法，胶粘剂涂刷在基层面上应均匀，不露底，不堆积；胶粘剂涂刷后应随即铺 贴卷材．防止时间过长影响粘结质量。

(7)铺贴防水卷材不得起皱折，不得用力拉伸卷材。边铺贴边排除卷材下面的空气和多余的胶粘剂，保证卷 材与基层面以及各层卷材之间粘结密实。

(8)铺贴防水卷材的搭接宽度不得小于100mm。

(9)上下两层和相邻两幅卷材接缝应错开三分之一幅宽。

(10)卷材的损伤疵点应做附加层、附加层卷材长出疵点周边120mm。直结构施工，卷材必须纵向铺设，自 上向下对正，自下向上排气压实，要求找平参与卷材同时涂胶，厚度约1mm。

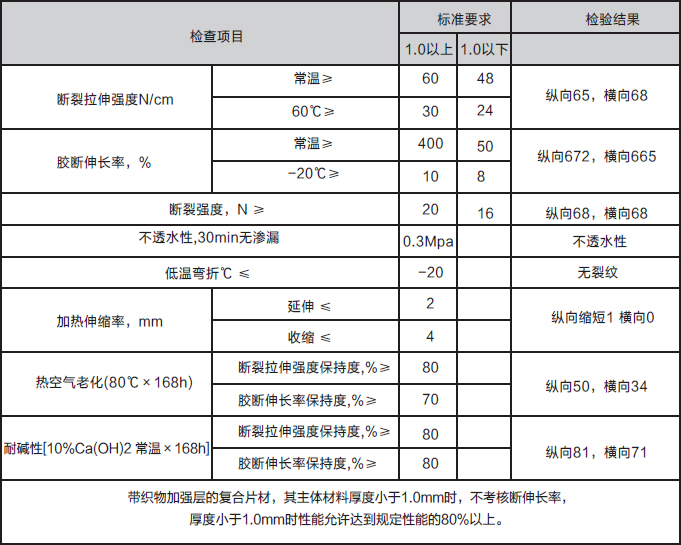

技术性能

执行标准：GB18173.1-2012
